一、簡介
屏蔽型雙導（ 雙芯）發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱并在40～60℃的低溫運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13μm的遠紅外線輻射方式傳給受熱體。
二、性能

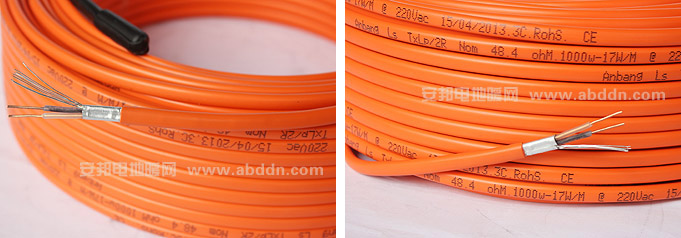

1、結構
外護套：橙色聚氯乙烯（PVC）；
接地線：鍍錫銅絲（8根直徑為0.4mm的鍍錫銅芯）；
屏蔽層：鋁箔（金屬屏蔽層有效保護，無輻射）；
內導體：合金電阻絲；
內絕緣：交聯聚乙烯（XLPE）；
接頭類型：隱式接頭；
2、尺寸：外徑：6.9mm。
3、電氣參數
供電電壓：220V（電壓可定制）；
線性功率：17W/m；
4、其他
冷線長度：2.25m；
最大表面工作溫度：65℃；
最小彎曲系數：5D。
三、系統組成及工作原理：
供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
a. 以電力為能源；
b. 以發熱電纜作為發熱體；
c. 發熱電纜熱傳導機理。
四、相關技術參數
1、發熱電纜的直徑：
根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.9mm，高于國家標準規定。
2、接線方式：
目前市場上生產的發熱電纜大部分都采用冷接方法（冷、熱線用機械壓接的方式處理）。在長期的運行中，發熱部分與冷引線部份的接觸點會因為接觸不良而形成較大電阻，在接頭部份產生高溫，最終將接頭燒壞。冷接頭就像家里用的電爐一樣，電爐絲是很少被燒斷的，而電爐絲與電源的接頭就經常出現問題。 而安邦雙芯發熱電纜的隱式接頭（一種小直徑金屬絲對接方法）的專利焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵。能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞，確保發熱電纜的使用壽命。
3、發熱電纜的標識：
根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦，標志間距為大于500mm，最為重要的是，安邦發熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。
4、屏蔽型雙導發熱電纜型號規格表
五、產品特點
1、雙導雙發熱芯、兩根獨股發熱芯、材質相同、整體性高；
2、接頭技術、冷熱接頭和尾端封頭采用多層技術處理；
3、人性化設計，線徑變化明顯，施工中便于控制；
4、性能穩定，發熱材料為高性能合金電阻絲，無功率衰減。
六、應用領域
1、適合所有的新建和翻修建筑（樓房、平房、別墅）供暖系統；
2、公用建筑（寫字樓、醫療機構、洗浴廣場、健身房等） 供暖系統；
3、特殊用途 畜牧業養殖保溫、（廠房、花房、蔬菜大棚、恒溫育雛室等）建筑保溫系統；
4、適用于任何需要地?zé)岬膱龊希ㄔ∈摇N房、育嬰房、臥室、客廳、餐廳等。
